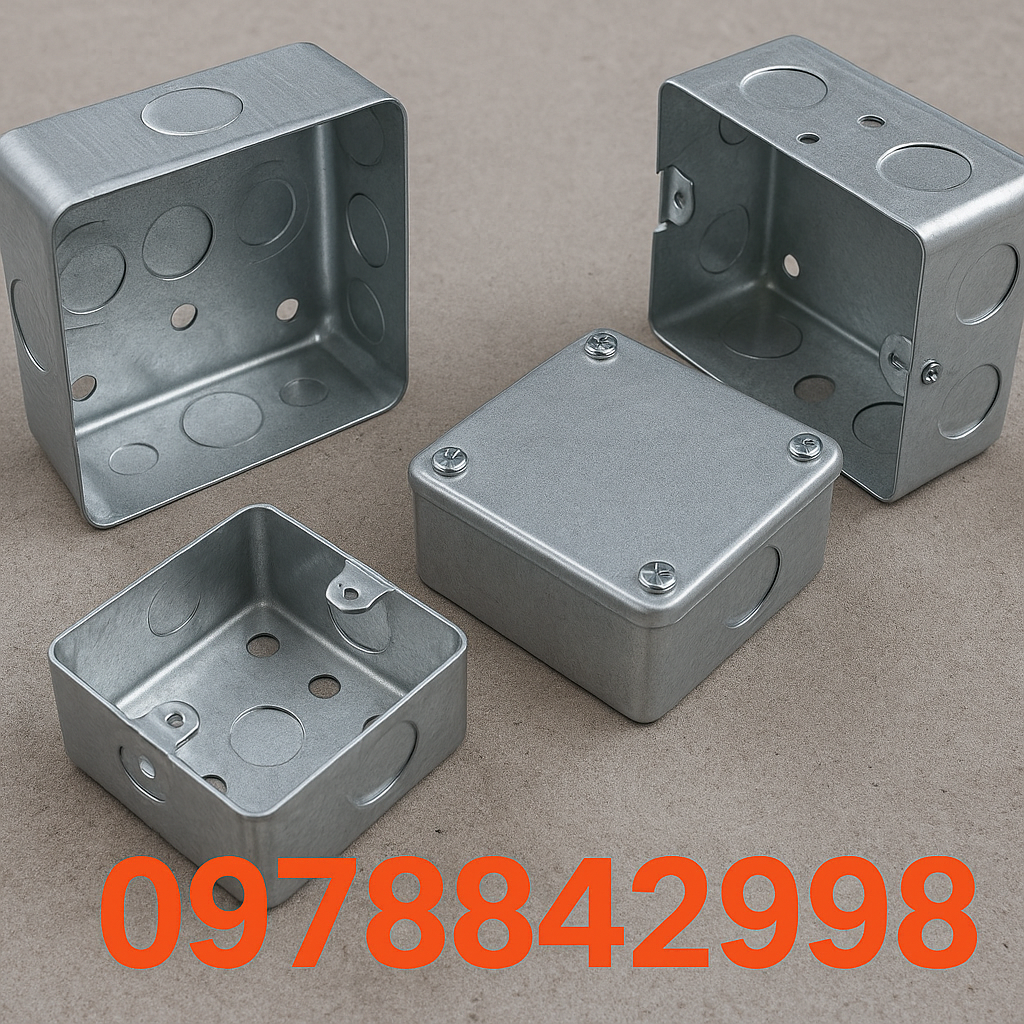

PHẦN 1: TỔNG QUAN VỀ HỘP ĐẤU NỐI – TRÁI TIM KẾT NỐI CỦA HỆ THỐNG ĐIỆN

1.1 Hộp đấu nối là gì?

Hộp đấu nối (junction box) là một bộ phận không thể thiếu trong hệ thống điện công nghiệp và dân dụng. Đây là nơi tập trung, bảo vệ và phân phối các mối nối dây dẫn điện, đảm bảo dòng điện truyền dẫn an toàn, ổn định và đúng hướng đến các thiết bị sử dụng.

Một hộp đấu nối tốt không chỉ đóng vai trò kỹ thuật mà còn mang ý nghĩa an toàn – thẩm mỹ – bảo vệ thiết bị. Đặc biệt trong các môi trường khắc nghiệt như:

Nhà máy sản xuất, khu công nghiệp
Tầng hầm, khu vực ẩm ướt, bụi cao
Hệ thống điện ngoài trời, gần biển, hoặc khu hóa chất

1.2 Vai trò quan trọng của hộp đấu nối trong hệ thống điện

✅ 1. Tập trung và bảo vệ mối nối

Các điểm nối dây dẫn dễ phát sinh tia lửa điện hoặc đoản mạch
Hộp đấu nối giúp cách ly hoàn toàn các điểm kết nối khỏi môi trường ngoài

✅ 2. Phân phối nguồn điện

Đóng vai trò như một “ngã ba” điện lực
Từ 1 nguồn tổng → chia thành nhiều nhánh → cấp đến đèn, máy móc, cảm biến…

✅ 3. Giảm thiểu rủi ro về điện

Ngăn nước, bụi, động vật gặm nhấm tiếp xúc dây dẫn
Hạn chế sự cố điện giật, cháy nổ trong nhà xưởng

✅ 4. Dễ bảo trì & nâng cấp

Khi cần thay dây, nâng công suất, kỹ thuật viên dễ thao tác mà không làm ảnh hưởng toàn bộ hệ thống

1.3 Các loại hộp đấu nối phổ biến

Loại hộp	Ứng dụng	Đặc điểm
Hộp đấu nối tường (wall-mount)	Tường nhà máy, trần kỹ thuật	Thiết kế kín, chịu lực cao
Hộp âm sàn / âm tường	Các khu thương mại	Mỏng, gọn, chống bụi tốt
Hộp đấu nối ngoài trời	Hệ thống camera, đèn đường	Có nắp ron cao su, chống nước
Hộp trong trạm điện	Hạ thế/trung thế 220–380V	Độ dày thép cao, tiêu chuẩn IP65 trở lên
Hộp điều khiển thiết bị	Máy bơm, động cơ, cảm biến	Có khe thông hơi, dễ lắp thiết bị phụ

1.4 Các tiêu chuẩn cần có của hộp đấu nối công nghiệp

🔧 1. Tiêu chuẩn cấp bảo vệ IP

IP54 – IP55: Ngăn bụi, chịu nước nhẹ (mưa, ẩm)
IP65 – IP66: Chống bụi tuyệt đối, chịu tia nước mạnh
IP67: Ngâm nước ngắn hạn (rất cao cấp)

📌 Hộp đấu nối bằng thép SGCC thường đạt IP55 – IP66 khi kết hợp ron cao su và khóa inox chống nước.

🔧 2. Tiêu chuẩn EMC (nhiễu điện từ)

Đặc biệt quan trọng khi lắp gần tủ điện trung thế, biến tần, động cơ
Hộp thép SGCC có khả năng chắn sóng từ tốt hơn nhựa, giúp ổn định tín hiệu

🔧 3. Tiêu chuẩn an toàn điện & phòng cháy

Không bắt lửa
Chịu được nhiệt > 250°C
Có đầu nối tiếp địa
Sơn tĩnh điện giúp cách điện tốt hơn → an toàn cho người sử dụng

1.5 Ứng dụng của hộp đấu nối SGCC trong thực tế

Hệ thống điện nhà xưởng, nhà máy
Trạm bơm, trạm điện dân sinh
Điều khiển hệ thống camera, đèn chiếu sáng công cộng
Hệ thống điều hòa trung tâm VRV/VRF

Kết nối cảm biến môi trường, đo áp suất, độ ẩm…

PHẦN 2: VÌ SAO THÉP SGCC LÀ LỰA CHỌN TỐI ƯU ĐỂ SẢN XUẤT HỘP ĐẤU NỐI?

2.1 Tổng quan về vật liệu SGCC

SGCC (Steel Galvanized Cold Rolled Coil) là loại thép cán nguội mạ kẽm nhúng nóng, theo tiêu chuẩn JIS G3302 – Nhật Bản. Đặc trưng của vật liệu SGCC:

Cứng cáp, bề mặt sáng bóng

Có lớp mạ kẽm Z120 – Z275 bảo vệ khỏi oxy hóa

Dễ tạo hình, cắt, đột lỗ, hàn và sơn tĩnh điện

Bám sơn tốt → rất phù hợp cho môi trường công nghiệp

2.2 Ưu điểm vượt trội khi dùng SGCC làm hộp đấu nối

✅ 1. Chống gỉ hiệu quả

Lớp mạ kẽm giúp bảo vệ hoàn hảo khỏi độ ẩm, hóa chất nhẹ, hơi nước

Tuổi thọ vật liệu có thể đạt từ 10–20 năm, tùy lớp mạ

✅ 2. Độ bền cơ học cao

SGCC chịu va đập tốt hơn nhựa và mỏng hơn inox nhưng vẫn cứng

Không cong vênh, móp méo khi vận chuyển hoặc khoan lắp

✅ 3. Cách điện tốt khi sơn phủ

Sơn tĩnh điện ngoài tạo lớp cách điện, tránh rò điện → an toàn điện toàn diện

Bề mặt nhẵn → giảm tích bụi, tăng độ thẩm mỹ

✅ 4. Giá thành hợp lý

Rẻ hơn inox 40–50%, bền hơn nhựa

Dễ gia công, không cần máy móc chuyên dụng phức tạp

2.3 So sánh SGCC với các vật liệu thông dụng khác

Vật liệu	Ưu điểm	Nhược điểm
SGCC	Chống gỉ tốt, nhẹ, dễ thi công, giá rẻ	Cần sơn kỹ bề mặt mép cắt
Inox 304	Bền, không rỉ trong mọi môi trường	Giá cao, khó tạo hình, nặng
Nhựa ABS/PC	Nhẹ, cách điện tốt, rẻ	Dễ vỡ, biến dạng khi có nhiệt
Thép đen	Rẻ, chắc chắn	Dễ rỉ sét, phải sơn phủ chống gỉ kỹ
Nhôm	Nhẹ, không gỉ	Mềm, móp dễ, giá cao hơn SGCC 30–40%

📌 Kết luận: SGCC là lựa chọn cân bằng giá – độ bền – tính kỹ thuật – thẩm mỹ tốt nhất cho hộp đấu nối lắp đặt hàng loạt trong công nghiệp.

2.4 Khả năng chịu thời tiết & môi trường

SGCC Z180: dùng trong nhà, môi trường khô

SGCC Z200–Z275: dùng được ngoài trời, nơi có hơi ẩm, hóa chất nhẹ

Kết hợp với sơn tĩnh điện lớp ngoài giúp tăng tuổi thọ lên 15–20 năm

🔧 Ngoài ra: SGCC có thể gia công đạt cấp độ bảo vệ IP55 – IP66, giúp ngăn hoàn toàn bụi & chống nước mạnh.

2.5 Tính ứng dụng trong sản xuất hộp đấu nối hàng loạt

SGCC đặc biệt thích hợp cho:

Gia công số lượng lớn nhờ dễ dập, chấn CNC

Tạo các lỗ bắt dây, khoét mặt thiết bị, lắp phụ kiện như domino, tiếp địa

Dễ tích hợp ron cao su, gioăng, bản lề inox để tăng độ kín

👉 Chính vì vậy, phần lớn các hãng sản xuất tủ điện, hộp kỹ thuật tại Việt Nam và châu Á đều sử dụng thép SGCC để tối ưu chi phí và chất lượng.

PHẦN 3: KỸ THUẬT CHỌN ĐỘ MẠ – ĐỘ DÀY – TIÊU CHUẨN IP CHO HỘP ĐẤU NỐI SGCC

3.1 Chọn lớp mạ kẽm phù hợp (Z180 – Z275)

Lớp mạ kẽm (Z) là yếu tố then chốt ảnh hưởng đến tuổi thọ và khả năng chống gỉ của hộp đấu nối SGCC.

Cấp mạ	Kẽm phủ (g/m²)	Dùng cho môi trường	Tuổi thọ ước tính
Z120	120	Trong nhà, khô ráo	5–7 năm
Z180	180	Trong nhà có ẩm nhẹ	8–10 năm
Z200	200	Nhà xưởng, bụi, hơi ẩm	10–12 năm
Z275	275	Ngoài trời, gần biển, hóa chất nhẹ	15–20 năm

📌 Lưu ý: Dù hộp được lắp trong nhà, hãy ưu tiên từ Z180 trở lên, vì các khu vực như tầng hầm, kho lạnh có độ ẩm cao gây gỉ ngầm rất nhanh.

3.2 Độ dày vật liệu SGCC – chọn sao cho vừa chắc vừa tiết kiệm

Vị trí lắp hộp	Độ dày khuyến nghị	Ghi chú
Hộp âm tường, trần nhẹ	0.6mm – 0.8mm	Dễ thao tác, trọng lượng nhẹ
Hộp gắn tường xưởng	0.8mm – 1.0mm	Cứng cáp, chịu lực va đập nhẹ
Hộp đấu nối ngoài trời	1.0mm – 1.2mm	Chống va đập, chịu nhiệt môi trường
Hộp tại trạm điện trung thế	≥1.5mm	Phải đảm bảo chắn sóng và chịu lực cơ học mạnh

📌 Độ dày quá mỏng sẽ dễ bị móp méo trong quá trình vận chuyển, khoan lỗ, lắp thiết bị đấu nối.

3.3 Xử lý mép cắt – khâu bắt buộc để chống gỉ

SGCC khi cắt bằng kéo thủy lực hoặc máy CNC sẽ để lộ phần thép nền, không còn lớp mạ. Đây là điểm dễ bị gỉ nhất.

Giải pháp xử lý chuẩn:

Sơn lại bằng sơn kẽm (Zinc-rich paint) sau khi cắt

Với mép cắt lớn → dùng máy mài nhẹ để làm sạch rồi mới sơn

Tuyệt đối không để mép trần tiếp xúc môi trường ẩm

📌 Thực tế tại nhiều công trình, 90% điểm gỉ bắt đầu từ các mép cắt và mối hàn không xử lý lại.

3.4 Lớp sơn phủ ngoài – bảo vệ kép và tăng thẩm mỹ

Dù SGCC đã có lớp mạ kẽm, bạn vẫn nên phủ thêm sơn tĩnh điện epoxy/polyester để:

Tạo lớp cách điện, chống rò điện ra vỏ hộp

Tăng khả năng chống gỉ và trầy xước

Màu sắc đồng bộ, dễ nhận biết vị trí (trắng, ghi sáng, xám đậm…)

Quy trình sơn tiêu chuẩn:

Làm sạch – tẩy dầu – sấy khô

Sơn tĩnh điện 1 lớp lót

Sơn phủ màu – sấy ở nhiệt độ 180–200°C

🛡️ Tổng chiều dày màng sơn: ≥ 60µm
Đủ để chịu mài mòn cơ bản, phù hợp IP55 – IP66

3.5 Tiêu chuẩn IP cho hộp đấu nối SGCC

IP – viết tắt của Ingress Protection, gồm:

Chữ số đầu: bảo vệ khỏi bụi

Chữ số sau: bảo vệ khỏi nước

Cấp IP	Bảo vệ bụi	Bảo vệ nước	Ứng dụng
IP54	Giới hạn bụi	Nước nhẹ (văng nước)	Trong nhà
IP55	Bụi cản phần lớn	Tia nước áp lực nhẹ	Nhà xưởng
IP65	Chống bụi tuyệt đối	Tia nước mạnh	Ngoài trời
IP66	Bụi & tia nước mạnh từ mọi phía	Bếp công nghiệp, gần biển

📌 Để đạt IP65 – IP66, hộp SGCC cần:

Gioăng cao su EPDM tại nắp & cánh

Ron silicon phủ các lỗ bắt vít

Nắp gài dạng khóa kín hoặc bản lề inox có ngàm chống nước

PHẦN 4: QUY TRÌNH GIA CÔNG – SƠN PHỦ – LẮP ĐẶT HỘP ĐẤU NỐI SGCC ĐÚNG CHUẨN

4.1 Gia công hộp đấu nối SGCC – các bước chính

🔧 Bước 1: Cắt tôn & đột lỗ

Cắt CNC hoặc kéo thủy lực theo bản vẽ

Đột lỗ cho ống luồn dây, domino, tiếp địa

Các mép cắt được mài sạch và phủ sơn kẽm

🔧 Bước 2: Chấn gấp thân hộp

Dùng máy chấn CNC 4 trục để tạo nếp chính xác

Góc chấn đảm bảo kín khít, không móp, không vênh

🔧 Bước 3: Hàn nối các góc hộp (nếu thiết kế liền khối)

Hàn bằng TIG (Argon) hạn chế sinh nhiệt

Sau hàn phải mài và sơn lại để ngăn oxy hóa

4.2 Xử lý bề mặt & sơn tĩnh điện

✅ Tẩy dầu – làm sạch

Ngâm hóa chất khử dầu mỡ

Sấy khô ở 100°C để không đọng ẩm trước khi sơn

✅ Sơn tĩnh điện

Phun lớp lót epoxy chống gỉ

Phun lớp phủ polyester màu trắng, xám, ghi theo mã màu

Sấy ở 180–200°C trong 15–20 phút

📌 Yêu cầu:

Màng sơn ≥ 60μm

Không bám bụi, không rỗ, không bong tróc

4.3 Bố trí & lắp thiết bị trong hộp đấu nối

Thiết bị	Vị trí đề xuất	Ghi chú
Domino	Chính giữa đáy hộp	Dễ thao tác đấu dây
Thanh đồng tiếp địa	Gần vách hộp, cố định bằng vít	Nối đất dây PE toàn hệ thống
Kẹp dây	Hai bên cạnh hoặc nắp hộp	Giữ dây gọn gàng
Đầu nối ống luồn	Gắn từ đáy hoặc cạnh hộp	Có ron kín chống nước
Quạt tản nhiệt (nếu có)	Gắn sau vách	Dùng cho hộp có thiết bị điện tử nóng

4.4 Kỹ thuật lắp đặt hộp đấu nối

🧷 Cố định hộp

Gắn lên tường bằng tắc kê + bulong M6

Hoặc treo trần kỹ thuật bằng ty ren D8

🛡️ Chống nước

Dùng ron EPDM hoặc silicon tại nắp & miệng hộp

Siết vít đều tay, tránh cong vênh

🔌 Đấu dây

Không bóp, gập gãy lõi dây

Dây dẫn phải có ống co nhiệt hoặc đầu cosse

Ghi nhãn rõ ràng từng nhánh nguồn

⚡ Tiếp địa

Dùng dây đồng mềm nối hộp với hệ thống nối đất

Vị trí tiếp địa phải sơn bỏ và bắt chặt vào thân hộp

4.5 Kiểm tra cuối cùng trước khi vận hành

Mục kiểm tra	Tiêu chuẩn	Ghi chú
Độ kín hộp	Không rò nước, bụi	IP55 trở lên
Sơn phủ	Không trầy, bong, rộp	Kiểm tra mắt thường
Mối nối điện	Chặt, không hở đồng	Dùng tuốc nơ siết lại
Tiếp địa	Dây đồng mềm bắt chặt	Không có lớp sơn cản trở
Gắn thiết bị	Đúng vị trí, không lung lay	Kiểm tra rung nhẹ

📌 Một hộp SGCC chất lượng phải đạt đồng thời:

Đẹp – Không móp, méo

An toàn – Không rò rỉ, rò điện

Bền – Sơn đều, chống gỉ hiệu quả

Dễ dùng – Tháo mở nhanh, dễ đấu dây

PHẦN 5: HOÀN THIỆN – CHECKLIST

✅ Checklist kỹ thuật tổng thể khi chọn mua & lắp hộp đấu nối SGCC

Hạng mục	Tiêu chí cần đạt	Ghi chú kiểm tra
Lớp mạ SGCC	Z180 – Z275	Có CO/CQ rõ ràng
Độ dày	≥0.8mm (trong nhà) / ≥1.2mm (ngoài trời)	Không móp, không cong
Xử lý mép cắt	Phủ sơn kẽm lại	Không có gỉ ngầm
Sơn tĩnh điện	≥60μm, đều màu	Không bong, không rộp
Cấp bảo vệ	IP55 – IP66	Có gioăng, ron, khóa chặt
Gắn thiết bị	Domino, tiếp địa đầy đủ	Dễ lắp, dễ bảo trì
Tiếp địa vỏ	Dây đồng mềm + bắt vít trực tiếp	Bỏ sơn chỗ bắt tiếp địa
Kết nối dây	Không chập chờn, không hở	Có đầu cosse hoặc ống co nhiệt

📊 Phân tích chi phí – lợi ích khi dùng hộp đấu nối bằng thép SGCC

Chỉ tiêu	SGCC	Inox	Nhựa
Giá thành	Trung bình	Cao	Thấp
Độ bền	10–20 năm	20–25 năm	3–5 năm
Chống cháy	Tốt (nếu sơn)	Rất tốt	Kém
Khả năng chắn EMC	Tốt	Rất tốt	Không có
Thẩm mỹ	Sơn đẹp, gọn gàng	Thường thô	Kém
Ứng dụng	Xưởng, nhà máy, ngoài trời	Đặc biệt yêu cầu	Dân dụng

🎯 Tổng kết: SGCC là giải pháp cân bằng chi phí – hiệu năng – thẩm mỹ lý tưởng cho 80% hệ thống công nghiệp tại Việt Nam.

❓ FAQ – Câu hỏi thường gặp

1. SGCC có chống rỉ hoàn toàn không?
➡ Có nếu chọn lớp mạ Z275 và xử lý đúng kỹ thuật mép cắt, mối hàn.

2. Hộp ngoài trời nên dùng lớp mạ nào?
➡ Ít nhất Z200. Tốt nhất Z275 + sơn epoxy ngoài.

3. IP66 có cần thiết không?
➡ Cần cho vị trí có nước mưa, rửa sàn, khí ẩm cao hoặc hơi hóa chất.

4. SGCC có đạt EMC không?
➡ Có, do thép dẫn điện → chắn được nhiễu điện từ ở mức cơ bản.

5. Bao lâu nên bảo trì hộp đấu nối?
➡ 1 năm/lần kiểm tra dây, mối nối, tiếp địa; 2–3 năm kiểm tra lớp sơn và kín nước.
