KHI THANG/MÁNG CÁP LÀ XƯƠNG SỐNG CỦA HỆ ĐIỆN – VIỄN THÔNG

Thang/máng cáp không chỉ “đỡ dây”, mà còn bảo vệ cáp trước ẩm, bụi, tải trọng, rung và ăn mòn. Một mảng gỉ đỏ ở mép bích, lỗ đột rỉ loang, hoặc máng võng giữa nhịp… đều dẫn tới sự cố cáp, tăng nhiệt điểm tiếp xúc, thậm chí cháy chập. Thực tế công trường cho thấy: 70% rắc rối xuất phát từ lựa chọn vật liệu và quy trình gia công chưa phù hợp.

Bài này đưa ra 10 tiêu chí then chốt để thang/máng cáp không gỉ – không võng – lắp nhanh, đồng thời gợi ý quy cách SGCC cuộn/tấm để giảm phế xuống <1%. Kèm theo là SOP xưởng, checklist QC, Case study, LCC, FAQ, CTA và SEO meta sẵn dùng cho đội kinh doanh.

1) PHÂN LOẠI MÔI TRƯỜNG & CHỌN LỚP MẠ (Z) – CHỐT TỪ BẢN VẼ

Ăn mòn kẽm phụ thuộc môi trường theo ISO 9223:

C2 (khô/sạch): ~0,1–0,7 µm/năm
C3 (ẩm/đô thị/nhà xưởng): ~0,7–2,1 µm/năm
C4 (ven biển/công nghiệp nặng): ~2–4,2 µm/năm

Quy đổi lượng mạ → độ dày mỗi mặt (tham chiếu mật độ kẽm ~7,14 g/cm³):
Z12 ≈ ~8,3 µm/mặt, Z18 ≈ ~12,5 µm, Z22 ≈ ~15,5 µm, Z27 ≈ ~19 µm.

Khuyến nghị theo môi trường & vị trí lắp:

Trong nhà khô (C2): Z12–Z18 cho thân – nắp – phụ kiện.
Nhà xưởng ẩm/đô thị ẩm (C3): Z18–Z22 là điểm ngọt.
Ven biển/cạnh tháp giải nhiệt (C4 nhẹ): Z22–Z27; vị trí hứng nước trực tiếp → cân nhắc sơn phủ.

Nguyên tắc vàng: dựa vào độ ẩm/khả năng đọng nước và điểm hứng mưa/giọt ngưng hơn là “cảm tính”.

2) ĐỘ DÀY – NHỊP – TẢI TRỌNG: CHỐT CHUẨN NGAY ĐẦU DỰ ÁN

Thang/máng cáp phải “đứng” dưới tải dây + phụ kiện + biên rung. Gợi ý dày theo loại & nhịp chuẩn (tham chiếu thông dụng):

Máng cáp (tray) 200–400 mm, nhịp 1,5 m: thân 1,0–1,2 mm, bích 1,2 mm.
Máng 500–600 mm, nhịp 2,0 m: thân 1,2–1,5 mm, bích 1,5 mm.
Thang cáp (ladder) 300–600 mm, nhịp 2,0 m: nẹp dọc 1,5 mm, bậc 1,5–2,0 mm.
Thang 800–1000 mm, nhịp 2,5 m: nẹp dọc 2,0 mm, bậc 2,0–2,5 mm.

Mẹo kỹ thuật: tăng 1 bậc dày ở bích/nẹp dọc đúng chỗ giảm võng 15–25% mà chi phí tăng nhẹ hơn đổi mẫu toàn hệ.

3) BỀ MẶT – SKIN‑PASS/AFP: ÍT TRẦY, ĐẸP SƠN, BỀN MÉP

Skin‑pass cho bề mặt phẳng – đồng đều, ít “orange‑peel” sau dập, giảm rạn mạ vi mô ở mép. Có dầu/AFP hữu ích khi chuỗi công đoạn dài; khử dầu chuẩn trước sơn để đạt water‑break‑free và độ bám sơn cấp 0–1 (cross‑cut).

Tip thương mại: ghi rõ trong PO: SGCC skin‑pass – mép slit – dung sai JIS G 3193 – bề mặt có dầu/AFP (nếu cần).

4) DUNG SAI – ĐỘ PHẲNG – MÉP CẮT: NỀN CỦA KÍN KHÍT & THẨM MỸ

Đặt hàng theo JIS G 3302/G 3193.

Mép slit giảm ba via sắc; set khe hở dao theo dày để mép sạch.
Nắn phẳng trước dập gân với tấm ≥1,0 mm.
Kiểm độ song song dải slit – quan trọng ở bích dài và nắp máng.

Hiệu quả: ít chỉnh tay → lắp nhanh 10–15%, giảm lỗi sơn do mép sắc.

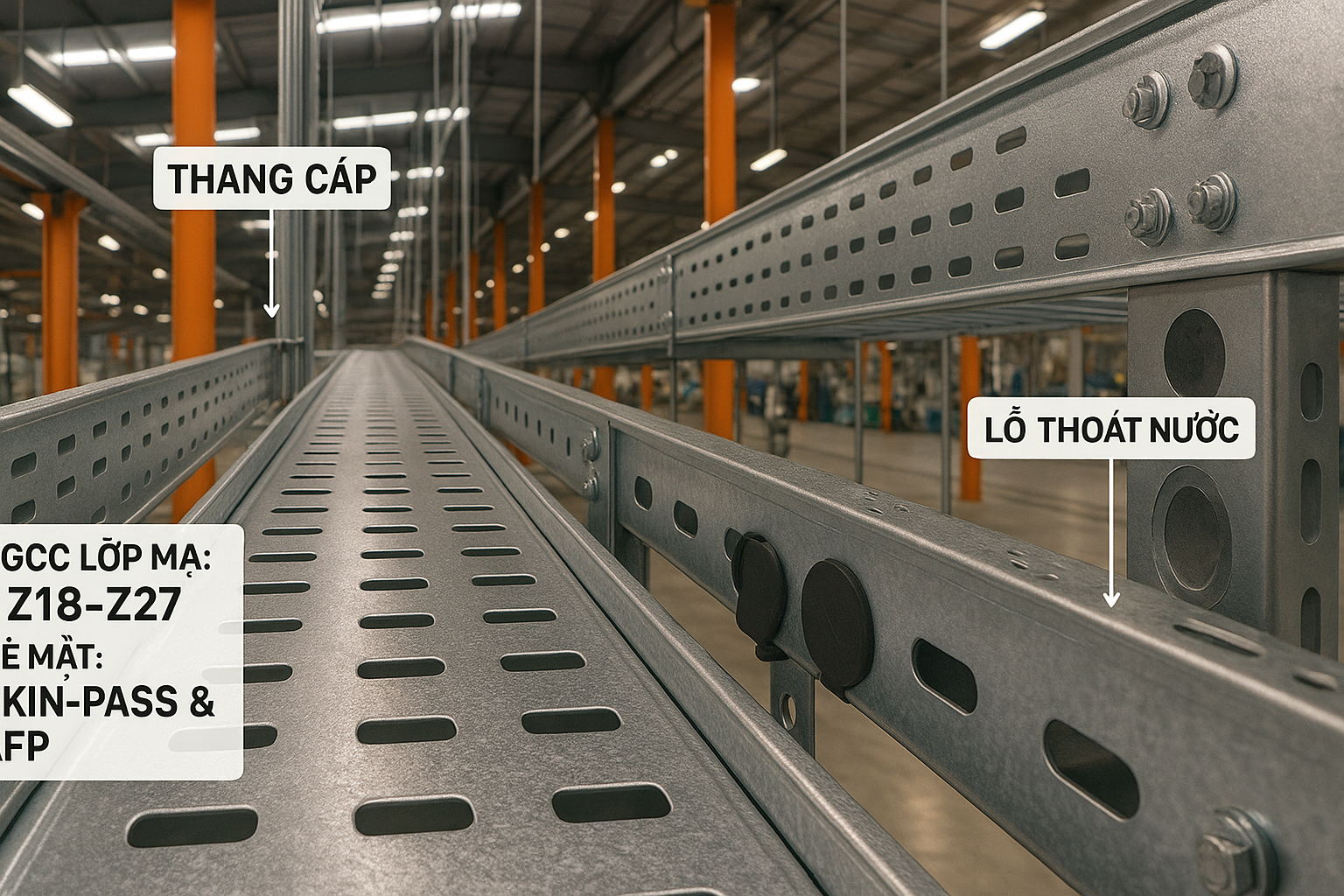

5) THOÁT NƯỚC – CHỐNG ĐỌNG ẨM & Ố MUỐI – GIÀ HÓA CHẬM

Máng/thang gần mái tôn dễ đọng nước ngưng + muối bụi. Thiết kế lỗ thoát ở đáy nắp & đáy máng; hem mép dẫn nước; bo bán kính ≥1,0–1,5t để không nứt sơn ở mép. Vùng hứng mưa trực diện: cân nhắc sơn phủ + má che.

6) PHỤ KIỆN – GIOĂNG – BU LÔNG: DIỆT ĂN MÒN ĐIỆN HÓA Ở NGUỒN

Bu lông/đai ốc/long đen: dùng mạ chất lượng cao hoặc INOX cho vị trí hở nước.
Gioăng EPDM/CR ở nắp – joint, kháng UV/dầu, nén đều.
Cách điện mỏng giữa các kim loại khác loại để hạn chế ăn mòn điện hoá.

7) SOP XƯỞNG – TỪ CUỘN VÀO ĐẾN THANG/MÁNG RA

Nhận cuộn/tấm: đối chiếu CO/CQ/MTC; đo dày ngẫu nhiên; soi bề mặt.
Xả cuộn – slit: vệ sinh con lăn; set khe hở dao; mã dải slit.
Nắn phẳng – dập gân – đột lỗ: tốc độ phù hợp; tránh xé mép; kiểm đồng đều lỗ.
Gấp – lắp phụ kiện: bán kính uốn ≥1,0–1,5t; bích – nẹp dọc thẳng.
Sơn (nếu có): khử dầu chuẩn; xử lý hóa học; màng sơn theo TDS.
Kiểm tra – đóng gói: soi mép – lỗ; giấy chống ẩm; đệm mép; tem mã lô.

KPI gợi ý: phế <1%, lỗi mép <0,5%, thời gian lắp/10 m -10–15%.

8) NESTING – TỐI ƯU HAO HỤT <1%: TIỀN NẰM Ở LƯỚI CẮT

Gom chi tiết cùng bề rộng để chạy 1 bề rộng slit cố định.
Xếp chiều dài để giảm trả đầu/cuối; tận dụng thừa cho nẹp/ke góc.
Kiểm chiều chờ mí & bán kính uốn trong file để khỏi cắt bù.

Ví dụ: máng 300 mm, mép gấp 2×20 mm → dải slit ~340 mm + dung sai; thừa chuyển qua nẹp.

9) CASE STUDY – 3 KỊCH BẢN ĐIỂN HÌNH

Case A – Nhà máy đồ uống (C3):

Trước: Z12 không sơn, 18 tháng ố lỗ đột.
Sau: Z22, tăng màng sơn vùng mép/lỗ; thêm lỗ thoát.
Kết quả: 24–36 tháng bề mặt ổn định; bảo hành bề mặt -28%.

Case B – Trung tâm dữ liệu (C2++/C3):

Trước: võng giữa nhịp 2,5 m ở máng 600 mm.
Sau: tăng thân 1,5 mm, bích 1,5 mm, thêm gân;
Kết quả: võng giảm ~22%, lắp nhanh hơn ~12%.

Case C – Khu ven biển (C4 nhẹ):

Trước: Z18 không sơn → ố muối sau 12–16 tháng.
Sau: Z22 + sơn; vệ sinh muối 2–3 tháng/lần;
Kết quả: 36–48 tháng ổn định, không gỉ đỏ thấy rõ.

10) LCC 3–5 NĂM – TỪ VẬT LIỆU ĐẾN CHI PHÍ DỪNG MÁY

LCC = Vật liệu + Gia công + Sơn + Vận chuyển + Bảo trì + Downtime.
Tăng từ Z18 → Z22 có thể làm giá vật liệu nhích nhẹ, nhưng cắt mạnh chi phí bảo trì/ sơn dặm trong 24–36 tháng, đặc biệt ngoài trời/ẩm. Với tuyến máng chạy dài qua các khu vực, mỗi điểm sửa đều tốn nhân công + giàn giáo + dừng dây chuyền.

PHẦN 2 – QUY CÁCH BÁN HÀNG & DỊCH VỤ GIA CÔNG SGCC

Cuộn SGCC: dày 0,8–2,5 mm, khổ 914/1000/1219/1250, ID 508/610, 3–10 tấn/cuộn; slit theo bề rộng.
Tấm SGCC (CTL): cắt dài theo bản vẽ; mép slit, skin‑pass; bề mặt chờ sơn.
Lớp mạ: Z12–Z27 theo C2/C3/C4.
Giấy tờ: CO/CQ/MTC đầy đủ; dung sai JIS G 3193; ảnh kiểm hàng.

Ưu đãi sản lượng: đơn ≥ 20 tấn có giá riêng + slot slit/CTL ưu tiên; hỗ trợ lịch giao theo ca.

PHẦN 3 – SOP QC/QA & BIỂU MẪU

A) QC đầu vào: đối chiếu CO/CQ/MTC, đo dày – lớp mạ mẫu, soi bề mặt.
B) QC công đoạn: nhật ký dao – con lăn, ảnh bề mặt sau dập gân, check lỗ đột.
C) QC thành phẩm: kích thước – độ phẳng – mép – lỗ, mômen siết bulông demo, nén gioăng joint, ảnh lỗ thoát.
D) Hồ sơ bàn giao: catalogue quy cách, hướng dẫn bảo trì, ảnh gắn tem mã lô.

CÂU HỎI THƯƠNG GẶP

1) Nên sơn khi nào?
Ở C3/C4 hoặc điểm hứng mưa → sơn để kéo dài thẩm mỹ; tăng màng sơn vùng mép/lỗ.

2) Z cao rồi có khỏi bảo trì?
Không. Cần thoát nước, vệ sinh muối định kỳ, và chấm kẽm lạnh tại vết xước.

3) SECC có hợp cho thang/máng?
SECC mạ điện – bề mặt mịn nhưng mạ mỏng; SGCC nhúng nóng – lớp dày, hợp môi trường ẩm/ngoài trời.

4) Vì sao mép hay gỉ trước?
Do rạn mạ vi mô khi uốn và đọng nước tại mép; xử lý bằng bán kính uốn ≥1,0–1,5t, hem và sơn tăng màng mép.

PHẦN 5 – CTA CHỐT ĐƠN SGCC CHO THANG/MÁNG CÁP

A. Nhận báo giá & tồn kho trong ngày
SGCC 0,8–2,5 mm, Z12–Z27, skin‑pass (AFP tùy chọn), khổ 914/1000/1219/1250, cuộn ID 508/610, 3–10 tấn/cuộn.
Gọi 0913284294 – nhận slot slit/CTL.

B. Đặt slit/CTL + file nesting
Gửi quy cách; nhận file nesting tối ưu để hao hụt <1%.

C. Tư vấn kỹ thuật
Chọn Z theo tuyến (C2/C3/C4), map dày – nhịp – tải; gợi ý gân/bích giảm võng.
