TỦ TRẠM BƠM/THOÁT NƯỚC ĐÔ THỊ: CHỌN SGCC Z08–Z27 ĐÚNG CÁCH ĐỂ BỀN 36

1) Vì sao tủ “gỉ sớm” dù đã chọn tôn mạ kẽm?

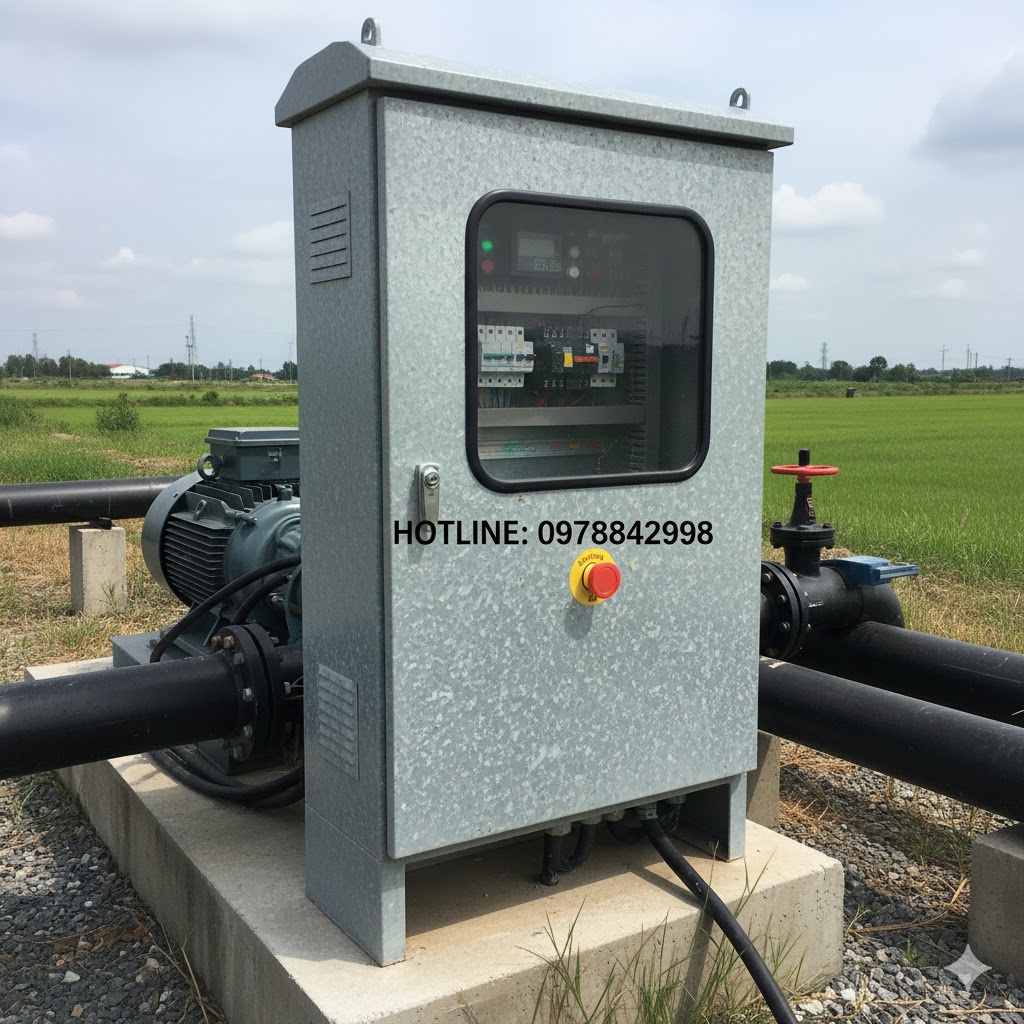

Bạn đặt tủ điều khiển ngoài trời, sát kênh rạch/cống xả, ẩm cao, đôi khi có hơi muối, hóa chất và bùn bẩn. Chỉ cần chọn sai lớp mạ (Z), thiết kế thoát nước kém hay bề mặt không skin-pass, sau 12–24 tháng rất dễ gặp:

Ố mép – gỉ mép uốn, sơn nứt/bong ở góc.
Nước lọt qua khe khóa/gioăng, ẩm tích trong khoang.
Ăn mòn điện hoá tại vị trí bulông/khóa khác vật liệu.

Kết cục là downtime, chi phí bảo trì tăng, và “điểm yếu” cho cả tuyến vận hành.

Tin tốt: SGCC Z08–Z27 được chọn đúng môi trường, cộng thiết kế thoát nước + kín khít IP55/IK10 + SOP sơn chuẩn và QC 3 lớp sẽ giúp tủ bền 36–60 tháng, thẩm mỹ ổn định, chi phí vòng đời tối ưu.

2) Lợi ích cốt lõi : Những gì bạn nhận được

Bền ngoài trời 36–60 tháng (đô thị ẩm/C3; cận kênh rạch – C4 nhẹ khi kết hợp sơn).
Kín khít tốt: thiết kế mặt áp phẳng + gioăng EPDM/CR đúng lực nén giúp hạn chế thấm tạt.
Dễ sơn – ít chỉnh: bề mặt skin-pass phẳng, dung sai theo JIS giúp lắp nhanh, gọn.
Tiết kiệm vật liệu: slit/CTL theo bản vẽ + nesting theo nhóm panel → phế <1% (mục tiêu).

3) Bằng chứng & tiêu chuẩn

Vật liệu: JIS G 3302 – SGCC (thép tấm mạ kẽm nhúng nóng).
Dung sai tấm/mép: JIS G 3193.
Độ kín/va đập mục tiêu: IP55 / IK10 (theo yêu cầu dự án).
Bản đồ môi trường tham chiếu: ISO 9223 (C2/C3/C4 nhẹ).

Quy đổi nhanh lớp mạ (tổng 2 mặt → µm mỗi mặt, xấp xỉ)

Z08 ≈ 5,5 µm/mặt • Z10 ≈ 6,9 • Z12 ≈ 8,3 • Z14 ≈ 9,7 • Z18 ≈ 12,5 • Z20 ≈ 13,8 • Z22 ≈ 15,5 • Z25 ≈ 17,6 • Z27 ≈ 19,0

4) Chọn Z theo môi trường:

C2 – trong nhà khô: Z08–Z12
C2+ – ẩm cục bộ (sương/condensate gần cửa gió): Z12–Z18
C3 – đô thị ẩm/outdoor có mái: Z18–Z22
Outdoor hở (mưa tạt): tối thiểu Z22 + sơn mặt hứng mưa
C4 nhẹ – gần kênh rạch/gió muối gián tiếp: Z22–Z27 + sơn; ưu tiên tăng màng sơn ở mép/lỗ

Mẹo: Nếu tủ đặt hở trời hoặc gần nước, đừng xuống dưới Z22. Luôn gia tăng màng sơn vùng mép/lỗ và thiết kế lỗ thoát.

5) Quy cách gợi ý – “thẻ thông số nhanh”

Độ dày: cánh/ốp 1,2–1,5 mm; thân/khung 1,2–1,5 mm; đáy/đế 1,5–2,0 mm.
Khổ cuộn/tấm: 914 / 1000 / 1219 / 1250 mm; cuộn ID 508/610, 3–10 tấn/cuộn.
Bề mặt: skin-pass (phẳng – bám sơn); AFP/có dầu (khi lưu kho/gia công dài).
Mép & uốn: slit sạch; bán kính uốn R ≥ 1,0–1,5t để tránh rạn mạ/nứt sơn.

6) Thoát nước & kín khít – Checklist 60 giây

Lỗ thoát ở đáy cánh & khoang (có độ dốc dẫn nước).
Mái hắt/che mưa cho vent/cửa gió; má che khe khóa.
Hem mép để chuyển hướng dòng nước – tránh “đọng hạt” ở mép gấp.
Gioăng EPDM/CR kháng UV/dầu; độ phẳng mặt áp tốt để nén đồng đều.
Test IP55: phun tia theo tiêu chuẩn – soi đèn pin từ trong ra ngoài sau lắp.

7) SOP sơn & QC 3 lớp

(1) Tiền xử lý bề mặt: khử dầu → rửa → xử lý hoá học (phosphate/zirconium) → rửa → sấy → đạt water-break-free.
(2) Sơn tĩnh điện: bám dính mục tiêu cấp 0–1 (cross-cut); tăng màng sơn ở mép/lỗ; kiểm tróc sau uốn.
(3) QC 3 lớp:

Đầu vào: CO/CQ/MTC, đo dày/Z, soi bề mặt (xước/ba via).
Công đoạn: nhật ký dao/khe hở/tốc độ, ảnh bề mặt sau dập; nếu sơn – đo màng/độ bám.
Thành phẩm: kích thước – độ phẳng – kín khít – test phun nước; ảnh lỗ thoát/hem/mép.

8) Câu chuyện ngắn – Trước/Sau & Kết quả

Case A – Trạm bơm đô thị (C3)

Trước: Dùng Z12, không sơn; sau 16–20 tháng ố mép đáy.
Sau: Z22 + sơn, thêm lỗ thoát & hem; thẩm mỹ giữ 48–60 tháng.

Case B – Cạnh công trình ngăn triều (C4 nhẹ)

Trước: Mặt hứng gió muối ố mảng sau 12–18 tháng.
Sau: Z27 + sơn dày; vệ sinh muối định kỳ → 36–48 tháng không gỉ đỏ thấy rõ.

Case C – Kề bơm công suất lớn (rung)

Trước: Cánh rung, khóa vào khó đủ hành trình; gioăng nén không đều.
Sau: gân tăng cứng + chỉnh mômen siết + đệm chống rung → IP giữ ổn, lắp vận hành ổn định.

9) LCC 3–5 năm – Vì sao “Z đúng + sơn đúng” rẻ hơn?

Z18 → Z22/Z27: chi phí vật liệu tăng nhẹ, nhưng giảm mạnh chi phí sơn dặm/bảo trì sau 24–36 tháng.
Skin-pass + dung sai JIS: lắp nhanh, ít chỉnh, giảm nhân công & rút thời gian bàn giao.
Thiết kế thoát nước/kín khít: giảm rủi ro thấm nước → oxy hoá đầu nối → downtime.

10) Dịch vụ & quy cách cung ứng – “đặt là chạy”

Hàng: SGCC cuộn/tấm (CTL) – Z08–Z27, skin-pass, AFP (tuỳ chọn).
Độ dày: 0,8 / 1,0 / 1,2 / 1,5 / 2,0 mm (đế/khung khuyến nghị 1,5–2,0 mm).
Khổ: 914 / 1000 / 1219 / 1250 mm; cuộn ID 508/610, 3–10 tấn/cuộn.
Gia công: slit đúng bề rộng panel; CTL đúng chiều dài; file nesting theo bản vẽ (mục tiêu phế <1%).
Chứng từ: CO/CQ/MTC + biên bản ảnh kiểm hàng (bề mặt/mép/dày/mã lô).
Lead time tham khảo: giao 2–5 ngày (tuỳ quy cách & khối lượng).

11) Câu hỏi thường gặp

Z27 rồi có cần sơn? Có, nếu outdoor hở/C4 nhẹ; sơn giúp giữ thẩm mỹ & giảm lau rửa muối.
SECC dùng outdoor? Không khuyến nghị. SECC mạ điện mỏng, hợp indoor khô.
Vì sao mép hay gỉ trước? Do rạn mạ khi uốn & đọng nước; cần R ≥ 1,0–1,5t, hem, tăng màng sơn mép.
Có cần vent/ống thở? Nên có khi chênh nhiệt lớn để giảm ngưng tụ trong khoang tủ.
